Eventhalle — Luftführung im Winterfall
Eine hybrid genutzte Veranstaltungshalle wurde per CFD untersucht. Die Simulation zeigte, wo sich Wärme staut und wie Zugluft an den Bodengittern zuverlässig vermieden wird.
Ausgangslage
Die Halle (rund 9 m lichte Höhe, bis 120 Personen) wird hybrid genutzt: Bestuhlung und Stehbetrieb, beides im Winterfall. Zuluft kommt über seitliche Quellluftauslässe und Weitwurfdüsen am Balkon, Abluft über Deckenschlitze. Ziel: gleichmäßige Temperaturverteilung und kein spürbares Zugluftrisiko im Aufenthaltsbereich.
Vorgehen

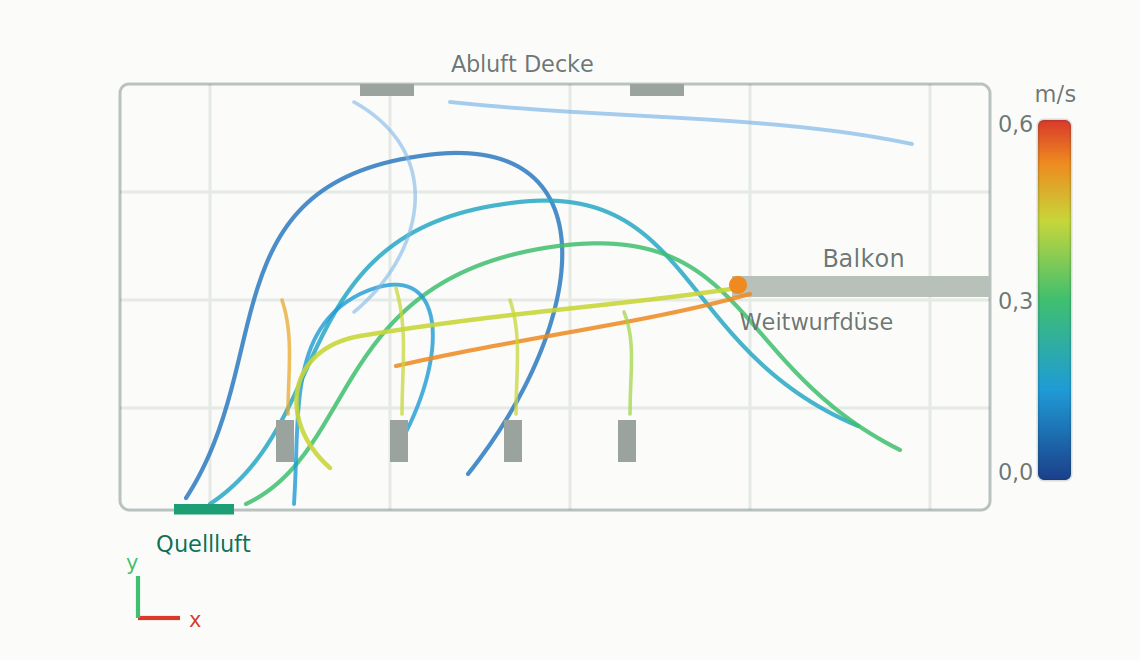

Die Halle wurde in einer detaillierten CFD-Simulation mit realen Randbedingungen abgebildet. Variiert wurden Zuluftkonfiguration, Ausblasgeschwindigkeit an den Bodengittern und die Absaugführung unter dem Balkon. Bewertet wurden Temperaturverteilung im Schnitt, Luftgeschwindigkeit im Aufenthaltsbereich und das Draught-Rate-Kriterium nach DIN EN ISO 7730.
Ergebnis
Ohne Absaugöffnung unter dem Balkon sammelte sich warme Luft — ein Hitzestau, der die Temperaturspreizung deutlich erhöhte. Zwei zusätzliche Absaugöffnungen lösten das Problem. Die Austrittsgeschwindigkeit an den Bodengittern blieb unter 0,2 m/s: kein spürbares Zugluftrisiko. Der größte Einflussfaktor waren die Personen selbst, deren Konvektion lokal 0,3–0,5 m/s erzeugt.
